Hexagon Machine Trainer
Megmunkálást oktató gép
HxGN Machine Trainer – a Hexagon innovációja

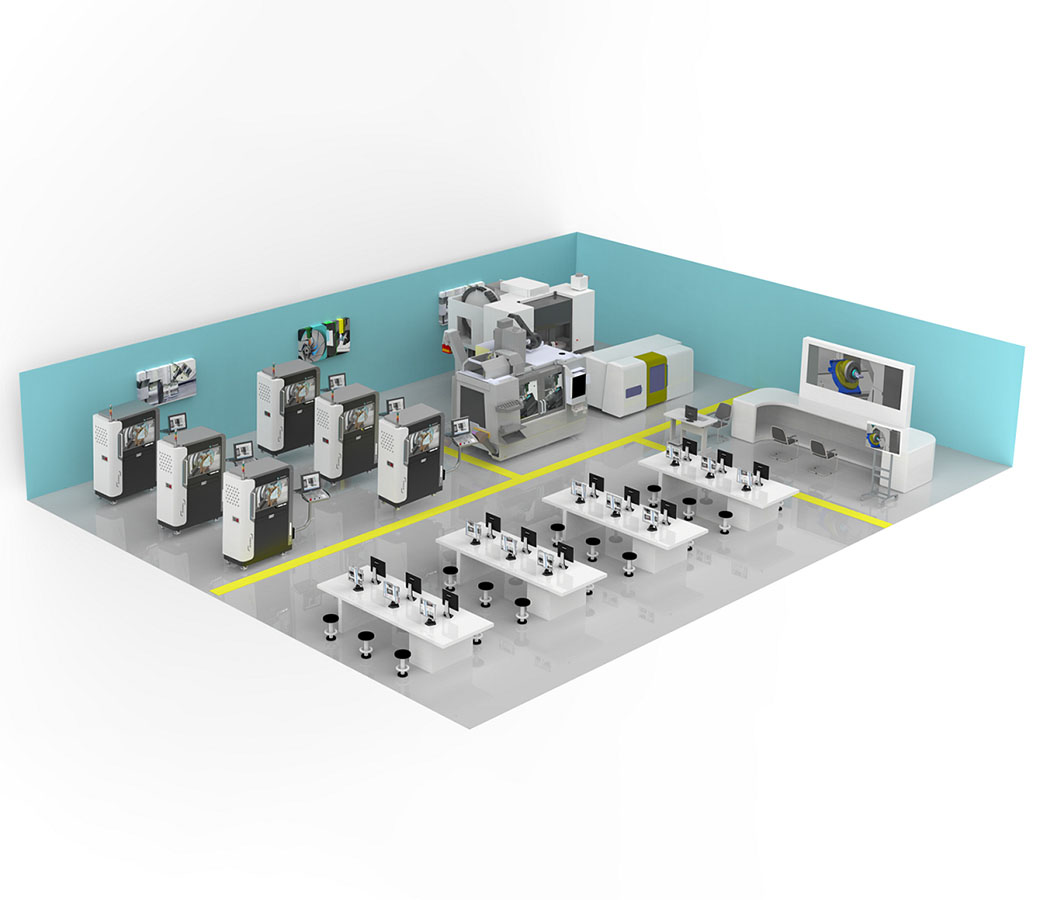

A Hexagon fejlesztésében készült Hexagon Machine Trainer (HMT) egyaránt kiszolgálja az oktatási intézmények és vállalati szereplők igényeit. Alkalmazható általános megmunkálás-szimulátorként, illetve a CNC szerszámgépekkel és CMM mérőgépekkel dolgozó gépkezelő és technológus kollégák betanításához, vizsgáztatásához vagy általános tesztelési feladatokhoz, próbagyártáshoz. Biztonságos, költséghatékony és gyors megoldást kínál.
Ipari környezet
A megmunkálással foglalkozó cégeknek folyamatosan képezniük kell a CNC gépek/koordináta mérőgépek (CMM) kezelőit/programozóit a következő kihívások miatt:
- Tapasztalt/képzett kezelők/programozók hiánya
- A munkaerő nagyobb fluktuációja
A CNC gépek/CMM-ek kezelőinek/programozóinak betanítása során a következő kihívásokkal kell szembenézniük:
- A tényleges gyártáshoz/ellenőrzéshez használt CNC gépek/CMM-ek veszélyben vannak a képzés során
- A gyártás/ellenőrzés késik, ha a CNC gép/CMM meghibásodik emberi hiba miatt (pl. ütközés), ami miatt fennáll a határidőre nem teljesítés lehetősége
- A rossz minőség magasabb költsége az emberi hiba miatti selejtek/átdolgozások miatt, ami a profit többlet csökkenéséhez vezet
- A képzéshez szükséges nyersanyagkészletbe, szerszámokba, szerelvényekbe stb. történő befektetés miatti további üzemeltetési költségek
- A kezelő/programozó teljesítményének/tanulási folyamatának értékelése a képzés hatékonyságának méréséhez
Maró és eszterga gépekhez
A HxGN Machine Trainer valós gépelőkészítési forgatókönyvek létrehozására és professzionális oktatóeszközként való használatra készült. A HxGN MT cserélhető CNC-vezérlést biztosít a különféle gépi nyelvek mentorálásához.
A HxGN géptréner tartalmazza az NCSIMUL-t – a Hexagon CNC szimulációs szoftverét, HEIDENHAIN, SIEMENS és FANUC típusú vezérlő szimulátorokat, fizikai CNC kezelő panelt, egy nagyméretű ipari kijelzőt, egy érintőképernyőt, egy kézikereket, a CNC jelzőtorony lámpáját, egy programozható logikai vezérlőt és egy szerszámgép szimulációs mechanizmust.
A HxGN Machine Trainer NCSIMUL szoftverrel érkezik, amely a CNC panelhez csatlakozik és onnan vezérelhető, így a felhasználó szimulált környezetben tanulhatja meg, hogyan kell kezelni, vezérelni egy CNC vezérlésű szerszámgépet, mielőtt a valódi gépre kerülne. Jelentősen csökkenti a költségeket, a betanítási időt és a rendelkezésre állás miatti késedelmet, miközben szimulálja és optimalizálja a megmunkálási programokat.
Koordináta mérőgépekhez (CMM)
A HxGN Machine Trainer koordináta mérőgép (CMM) szimulációs funkciókat is integrál. Az I++ Simulator szoftveren keresztül a HxGN Machine Trainer széles választékban kínál különböző méretű és márkájú CMM mérőgép szimulátorokat digitalis iker koncepcióval.
A mérési rutin aktuális lefolyásának megfigyeléséhez, beleértve az ütközési kockázatokat is, látni kell a CMM-et, a mérőfejet, a mérőtapintót, a mérőtapintó-váltót, az alkatrészt és a készülékelemeket. A HxGN Machine Trainer lehetővé teszi a méréshez kapcsolódó teljes munkakörnyezet szimulációját.
Az I++ Simulator, akárcsak egy valódi CMM, egy 3D-s metrológiai szoftvertől, például a PCDMIS-től vagy a QUINDOS-tól kap működési utasításokat. E mellett a HxGN MT saját kommunikációs protokollján keresztül, az I++DME szabványnak megfelelően, az I++ Simulator más, a piacon elérhető megoldásokkal is együttműködhet.
Az I++ Simulator szoftver lehetővé teszi a mérési rutinok szimulálását, megkönnyítve új programok fejlesztését. Nem igényel semmilyen különleges szakértelmet, a szimuláció hatására a kezelő űgy érzi, mintha egy valós mérőgépet kezelne.
A HxGN Machine Trainer mellett kínálat tartalmazhat PCDMIS vagy QUINDOS offline licenceket munkaállomások telepítéséhez, így teljesebb oktatási megoldást kínálva.
Főbb előnyök
Egyetlen, azonnal használható eszköz több gép szimulálására
- 3-tól 5-tengelyes marógépek
- Eszterga megmunkálóközpont
- Három különböző vezérlő (HEIDENHAIN, SIEMENS és FANUC)
- Háromdimenziós méréstechnikai egység (különböző típusú koordináta-mérőgépekhez elérhető)
- DNC és monitoring funkcionalitás
Önálló tanulás
- Nincs szerszámgép/koordináta-mérőgép törési/károsodási kockázata
Mérsékelt beruházási költségű
- Egy valódi CNC szerszámgép árának töredékéért kapható
- Nincs üzemeltetési költség (pl. nincs szükség alapanyagkészletre, szerszámokra stb.)
Innovatív és vonzó oktatási eszköz
- Valósághű kezelési élmény különböző megjelenítési- és hanghatásokkal (pl. fémforgácsok, hűtőfolyadék, ütközés stb.)
- Foglalkozások rögzítése áttekintés/értékelés céljából
Ipari tanulási eszköz új gépkezelők számára, valamint eszköz a gyártástervezés és a gépkezelő közötti együttműködéshez.
