PTC Creo alkalmazások
3D-s alkatrész és összeállítás tervezés
- Bármilyen komplexitású alkatrész modellek tervezése műszaki korlátok nélkül
- Tetszőleges méretű összeállítások gyors modellezése
- Mérnöki szemléletű vázlatkészítő: a geometria mindig egyértelműen meghatározott, a változások kiszámíthatók, a rajzkészítés gyorsabbá válik
- Robusztus testmodellezés rugalmas, „túlélő” építőelemekkel
- Hatékony multi-body modellezés
- Táblázat vezérelt termékvariációk (családtábla)
- Statikus és dinamikus ütközés vizsgálat
Változáskövető 2D-s rajzkészítés
- Magyar és nemzetközi szabványok (ASME, ISO, JIS) szerinti rajzkészítés
- Rajzkészítés automatizálása sablonokkal
- Automatikus darabjegyzék és tételszámozás
- Modellek változtatása a rajzi környezetből is
- Nagyméretű rajzok villámgyors kezelése, sebességre optimalizált arhitektúra
Modell alapú termékdefiníció – Model-Based Definition (MBD)
A Creo lebontotta a korlátokat a sikeres modell alapú termékdefiníció alkalmazása előtt. Az MBD információk létrehozása minden tervezői csomagban elérhető felár nélkül. Az MBD-vel az összes termékinformáció egyetlen 3D-s modellben tárolódik és a mérnököktől kezdve a beszerzőkig mindenki számára elérhető, vagy a Creo vagy az ingyenes Creo View Express nézegető alkalmazással. A megoldással Ön könnyedén helyezhet el közvetlenül a 3D-s modelleken: 3D-s méreteket, tűréseket, illesztéseket, felületi érdességeket, alak- és helyzettűréseket, tételszámokat stb.
Az MBD előnyei:
- megvalósulhat a papírmentes tervezés, gyártás, ezáltal idő és költség megtakarítás érhető el
- egyértelműbbé válnak a tervek, és csökken a hibázás lehetősége
- a rajzi definíciók a modell részét képezik, emiatt kevesebb objektumot kell kezelni, egyszerűsödik a PDM
Az opcionális GD&T Advisor modul segítségével tovább automatizálható a folyamat és kiküszöbölhetők az emberi hibák. A modul:
- nemzetközi szabványok szerint ellenőrzi a létrehozott definíciókat
- szintaktikai ellenőrzéseket végez
- megkönnyíti a GD&T (Geometric Dimensioning and Tolerancing – geometriai méretezés és tűrésezés) megértését, alkalmazását.
3D-s multi-CAD adatcsere – Unite technológia
- Szabványos adatcsere formátumok támogatása: STEP, IGES, DXF, STL, AutoCAD DWG, DXF (3D-s import a kapcsolódó 2D-vel), ACIS, Parasolid
- Adatok konvertálása a Unite technológiával CATIA®, Siemens® NX™, SolidWorks®, Autodesk Inventor® és Solid Edge® szoftverekből
- Más CAD szoftverekből származó modellek közvetlen beépítése konvertálás és új objektum létrehozása nélkül
Műanyag és öntött alkatrészek tervezése
- Speciális építőelemek – formázási ferdeség, zsugor, borda, AutoRound – a műanyag alkatrészek és öntvények tervezéséhez
- 3D-s falvastagság és formázási ferdeség ellenőrzés
- Kifinomult mérési eszközök
- Műanyag formaüreg kitöltési szimuláció
Csavarkötés varázsló és kereskedelmi tételek 3D-s modelljei
- A beépített intelligens kötőelem varázslóval töredékére zsugorítható a kötőelemek beszereléséhez szükséges idő
- A varázsló az anyagvastagság függvényében automatikusan kiválasztja a megfelelő hosszúságú kötőelemet és elkészíti a szükséges furatot is
- Több millió kereskedelmi tétel 3D-s modellje érhető el, és tölthető le a Creo modell portálról a beépített böngészőn keresztül
- A kívánt modellek egyszerűen leszűrhetők és kiválaszthatók
Tengelyek és fogaskerekek modellezése
- A Kontron Szerszámosláda segítségével többszörösére gyorsíthatja a tengelyek és fogaskerekek tervezésének sebességét
- Valódi evolvens fogaskerekek tervezése egyenes és ferde fogazáshoz
- Tengelytervezés automatizálása: tengelyvállak, beszúrások, bordák, reteszhornyok, barázdák, menetes csapok, központfuratok
- A modellek változása esetén az intelligens építőelemek hozzáidomulnak az új geometriához
Ipari formatervezés – Freestyle
- Organikus formák gyors létrehozása az ún. PTC Creo Freestyle „sub-divisional modeling”-gel
- A részletek finomítása a többszintű „sub-divisional modeling” alkalmazásával, a modell többi részének érintetlenül hagyásával
- A freesytle felületek parametrikus vezérlése a meglévő görbékhez és élekhez igazítással és érintőlegesség beállítással
- Másodrendben folytonos, azonnal gyártható minőségű felületek
Lemeztervezés
- Falak, hajlítások, peremek, sarok elengedések
- Lyukasztások, benyomások egyszerű létrehozása, testmodellek lemezzé konvertálása
- Automatikus teríték képzés
- Semleges szál meghatározás: k és y faktorral, képlettel, hajlítási táblázattal
- A 3D-s hajlított állapot és a teríték szimultán megjelenítése
- Hajlítási sorrend rajz készítés: technológia lépések dokumentálása
Váz- és hegesztett szerkezetek tervezése
- Gépek acél és alumínium vázszerkezetének gyors tervezése
- Gyártói profilkönyvtárak és kiegészítő, csatlakozó elemek
- 3D-s hegesztés megadás, egyszerűen kinyerhető hegesztési technológiai adatok (pl. elektróda szükséglet)
- 2D-s hegesztési rajzok készítése
Élethű megjelenítés
- Dinamikus élethű képek létrehozása a legnagyobb összeállítások esetén is valós időben
- Anyag könyvtár: fémek, üvegek, műanyagok, fa és kő mintázatok stb.
- Tükröződések, árnyékok, térhatású felületek (bump map), környezeti képek
- Extrém gyors renderelés
- Több processzor támogatása számítás során
Creo mechanizmus tervezés
- Mozgástanulmányok paraméterek változtatásával
- Mechanikai kapcsolatok (csukló, kulissza stb.) létrehozása
- Kinematikai vizsgálatok mechanikai kapcsolatokkal, ütközések kiszűrése
- Mozgás közben súrolt térrészek létrehozása és megosztása beépítési tanulmányokhoz

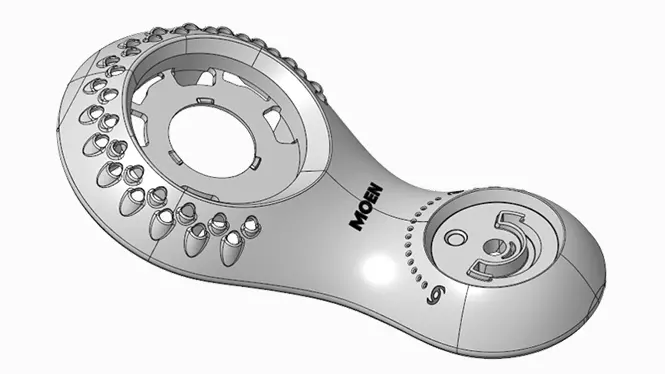

Parametrikus technikai felületmodellezés
- Matematikai függvényekkel vezérelt felületek (pl. turbinalapát)
- Átmenetek határoló görbék között
- Felület nyújtás, eltolás
- Osztófelület képzés
- Komplex felületek kiterítése
Direkt modellezés – Flexible modeling
- Creo modellek módosítása közvetlen geometriai manipulációval – a modellek parametrikus logikájától függetlenül
- Modellek intelligens egyszerűsítése NC-hez vagy szimulációhoz
- Más CAD rendszerekből származó modellek szerkesztése
- Lekerekítés, letörés, mintázat, furat stb. felismerés importált fájlokon
- Tervezői szándék létrehozása vagy újraépítése és mentése a modellbe építőelemként
Összeállítás teljesítmény növelés
- Összeállítások gyors betöltése „könnyűsúlyú” reprezentációkkal
- Egyszerűsített megjelenítések létrehozása menet közben is
- Kombinált nézet kezelő a hatékonyabb munkához: egyszerűsített munkaterület, megjelenítés, nagyítás egyetlen beállításban
- Az eredeti összeállítás méretének 3-10%-át kitevő egyszerűsített, de mégis precíz zsugorfólia (ShrikWrap™) modellek készítése adatmegosztáshoz
- Csoportmunka támogatása a „Top-down” tervezési módszerrel
Import felületek javítása
- A más rendszerekből származó modellek hibáinak javítása
- Felület szakadások, hézagok, érintőlegességi problémák korrekciója
- Torzult felületek cseréje
- Automatizált és manuális eszközök
- Szerszámtervezők számára fontos eszköz
Termékadatbázis kezelés (PDM)
- CAD modellek (Creo, AutoCAD ®, SolidWorks®, Inventor®, Mathcad) és MS Office (Word, Excel) adatok egységes, központi kezelése
- Check-in, Check-out, verziózás a változások követésével, beépülések áttekintése, a modellek függőségeinek kezelése
- Erőteljes keresési eszközök: a tervek gyorsan és egyszerűen megtalálhatók, másolhatók, átnevezhetők és újra hasznosíthatók
- Beépített hatékony 3D-s nézegető: lehetővé teszi a nem CAD mérnökök számára a modellek megtekintését, mérését és kommentálását akár metszetekben is
- Tervezési, gyártási és minőségügyi folyamatok automatizálása
- Gyors üzembe helyezés a telepítési és konfigurációs varázslóval
Szerkezeti analízis alkatrészekhez és összeállításokhoz
- Lineáris, statikus szerkezeti analízis alkatrészeken és összeállításokon
- Szimulációs előképzettség nélkül is hatékonyan használható
- Gyors és automatikus hálózás, előre beállítható pontosság, konvergenciával
- Átfogó és módosítható anyag könyvtár
- Minden új Creo tervező csomagnak a részét képezi elemszám korlátozás nélkül (a Creo Lite-ban elemszám limitációval)
Csövezés és kábelezés
- Teljes 3D-s cső és kábel elvezetési funkciók, beleértve a szalagkábelek kezelését is
- A 2D-s séma rajzok logikát követő specifikáció vezérelt automatikus vezetés
- Szabványos fittingek és konnektorok testre szabható könyvtárai
- Gyárthatósági és ütközési ellenőrzés
- Automatikus kábelkorbács kiterítés a gyártáshoz
- Automatikus 2D-s gyártási rajz készítés hajlítási táblákhoz, tűtáblákhoz, változáskövető vezeték hosszúság listákkal és darabjegyzékekkel
Dinamikai analízis
- Mechanizmusok mozgás közbeni erőhatásainak elemzése rugók, csillapítások, motorok, súrlódás, gravitáció , gerjesztések és egyedi dinamikus terhelések megadásával
- Leejtés szimuláció
- A mechanizmus teljesítményének optimalizálása az input adatok tartományain végzett tervezési tanulmányokkal
- A dinamikai szimulációból származó terhelések közvetlenül átadhatók a szerkezeti szimulációba terhelési input adatként
- Magas minőségű animációk készítése közvetlenül a dinamikai szimulációból
Creo AR Design Share
A Creo AR Design Share a Creo 6.0-től mindegyik új Creo csomagba belekerült. A kiterjesztett valósággal (Augmented Reality, AR) egyszerűbben, biztonságosabban látványosabban oszthatja meg terveit a vásárlókkal, partnerekkel, beszállítókkal. A tervek értelmezése a nem szakemberek is számára is sokkal könnyebbé vált. Hozzon létre AR élményeket pár kattintással! A megosztás gyors és egyszerű. Kontrollálja a hozzáférést hatékonyan!
Többre van szüksége? Ismerje meg a PTC további, haladó megoldását, a Vuforia-t, amivel komplex szerelési, betanítási szekvenciák, valós idejű adatmegjelenítési alkalmazások készíthetők illetve forradalmasítható segítségével a távsupport.
