A 3D CAD modellezésben, különösen a gépészeti és terméktervezési területeken, az összeállításmodellezés kulcsfontosságú folyamat. A különböző modellezési megközelítések megértése jelentősen befolyásolhatja a tervezési folyamat hatékonyságát és eredményességét. Ez a blog a top-down összeállítást, annak előnyeit és a Creo szoftverben történő megvalósítását mutatja be.

Mi a top-down összeállításmodellezés?

A top-down összeállításmodellezés olyan tervezési megközelítés, amelyben először a teljes termék vagy összeállítás koncepciója készül el, és az egyes alkatrészeket ennek a kontextusában hozzák létre. A tervezők a teljes modell vázlatával kezdik, majd egymás után határozzák meg az alkatrészek geometriáját és jellemzőit. Ez lehetővé teszi, hogy az alkatrészek a teljes összeállításon belül integráltan jöjjenek létre, és megfelelően illeszkedjenek egymáshoz.

A bottom-up modellezéssel ellentétben, ahol az alkatrészek külön készülnek és csak később állítják össze őket, a top-down megközelítés hangsúlyt fektet az alkatrészek közötti kapcsolatokra és kötöttségekre.

A bottom-up és top-down modellezés különbségei

Bottom-up modellezés:

• Alkatrész‑központú: Az egyes alkatrészek önállóan készülnek el, figyelmen kívül hagyva a teljes összeállítást.
• Késői összeállítás: Az összeállítás csak akkor készül el, amikor minden alkatrész készen van – gyakran utólagos módosításokat igényelve, ha valami nem illeszkedik pontosan.
• Kevésbé integrált: Egy alkatrész módosítása gyakran kézi beavatkozást igényel a kapcsolódó alkatrészeknél is.

Top-down modellezés:

• Összeállítás‑központú: A teljes összeállítás struktúrája az első lépés.
• Párhuzamos tervezés: Az alkatrészek a teljes összeállítás kontextusában készülnek, így valós időben igazodnak egymáshoz.
• Magas fokú integráció: Egy alkatrész módosítása automatikusan frissíti a kapcsolódó elemeket, ezzel csökkentve a kézi munkát.

A top‑down összeállítás előnyei

A top‑down összeállítás számos fontos előnnyel jár, különösen olyan összetett tervezési környezetekben, ahol az alkatrészek kölcsönhatása kritikus fontosságú.

Módosítások egyetlen helyről

A top‑down összeállítás egyik legnagyobb előnye, hogy a változtatások központilag kezelhetők. Amikor a tervezési szándék vagy az összeállítás elrendezése megváltozik, elegendő az általános tervet módosítani egyetlen helyen. Ez a változás automatikusan átvezetésre kerül az összes kapcsolódó alkatrészen, így minden elem összhangban marad az eredeti tervezési céllal.

Az alkatrészek módosíthatók anélkül, hogy másokra hatnának

A top‑down összeállítás során az alkatrészek közötti függőségek gondosan kontrolláltak. Ez lehetővé teszi, hogy az egyes komponenseket úgy módosítsuk vagy finomítsuk, hogy közben véletlenül se befolyásoljuk negatívan a többi részegységet. Így a tervezők nyugodtan optimalizálhatnak egy-egy alkatrészt anélkül, hogy félniük kellene a teljes összeállítás felborulásától.

Milyen eszközöket használnak top‑down összeállításhoz?

A vezető CAD szoftverek támogatják a top‑down összeállítást, elősegítve az integrált és hatékony tervezést.
Ezek a programok olyan funkciókat kínálnak, mint:

• parametrikus modellezés
• kötöttségkezelés
• valós idejű együttműködés

Ezek mind alapvetően szükségesek a hatékony top‑down tervezéshez.

A Creo magas színvonalú eszközt kínál mind a parametrikus, mind a direkt modellezéshez, így kiváló választás a top‑down összeállításokhoz.

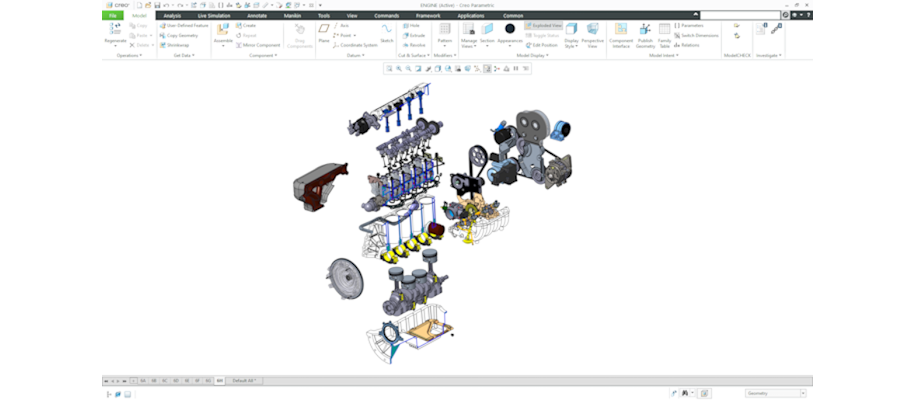

Hogyan hozhat létre top‑down összeállítást a Creo-ban?

A top‑down összeállítás létrehozása a Creo‑ban több lépésből áll, annak érdekében, hogy minden alkatrész megfelelően illeszkedjen egymáshoz. Íme a folyamat alapvető áttekintése:

1. Kezdje egy összeállítással

Hozzon létre egy új összeállításfájlt a Creo-ban.
Ez fogja szolgálni azt a fő környezetet, ahol az összes alkatrészt megtervezi.

2. Határozza meg a vázmodellt (skeleton model)

A vázmodell kulcsfontosságú része a top‑down összeállításnak.
Ez tartalmazza az összeállítás kritikus méreteit, jellemzőit és tervezési szándékát.
Használja a vázmodellt az összgeometria és az alkatrészek közti fő kapcsolatok meghatározásához.

3. Alkatrészek létrehozása az összeállításon belül

Miután a vázmodell elkészült, hozza létre az egyes alkatrészeket közvetlenül az összeállításon belül.
A Creo eszközeivel hivatkozhat a vázmodellre, így minden komponens igazodik az általános koncepcióhoz.

4. Összeállítási kötöttségek hozzáadása

Alkalmazzon összeállítási kötöttségeket, amelyek meghatározzák, hogyan kapcsolódnak egymáshoz az alkatrészek.
A kötöttségek biztosítják, hogy a részegységek megfelelően illeszkedjenek és ha szükséges, mozogni tudjanak egymáshoz képest.

5. Iterálás és finomítás

Finomítsa tovább az összeállítást és az egyes komponenseket.
Használja a Creo parametrikus eszközeit a szükséges módosításokhoz, miközben megőrzi a teljes modell összehangolt működését.

6. A terv validálása

Végül ellenőrizze a modellt a Creo analíziseszközeivel.
Vizsgálja meg az esetleges ütközéseket, az illeszkedést, a működést és azt, hogy minden alkatrész megfelel-e a specifikációknak

A fenti lépések követésével hatékonyan kihasználhatja a top‑down tervezés előnyeit a Creo-ban, és gyorsan hozhat létre összetett, jól integrált összeállításokat.
A top‑down összeállítás különösen hasznos módszer magas szintű integrációt igénylő tervekhez. A bottom‑up és top‑down modellezés közötti különbségek megértése, valamint a megfelelő eszközök használata nagyban hozzájárulhat a tervezési folyamatok javításához és eredményességéhez.
