Ez az év utolsó, de egyben legnagyobb és legjobb Onshape frissítése. A mostani fejlesztések elsősorban az alapmodellezésre és a műszaki rajzkészítés hatékonyságára fókuszálnak. Tehát nemcsak nagy számban érkeztek újdonságok, de mindenkit érintenek.
Általános fejlesztések

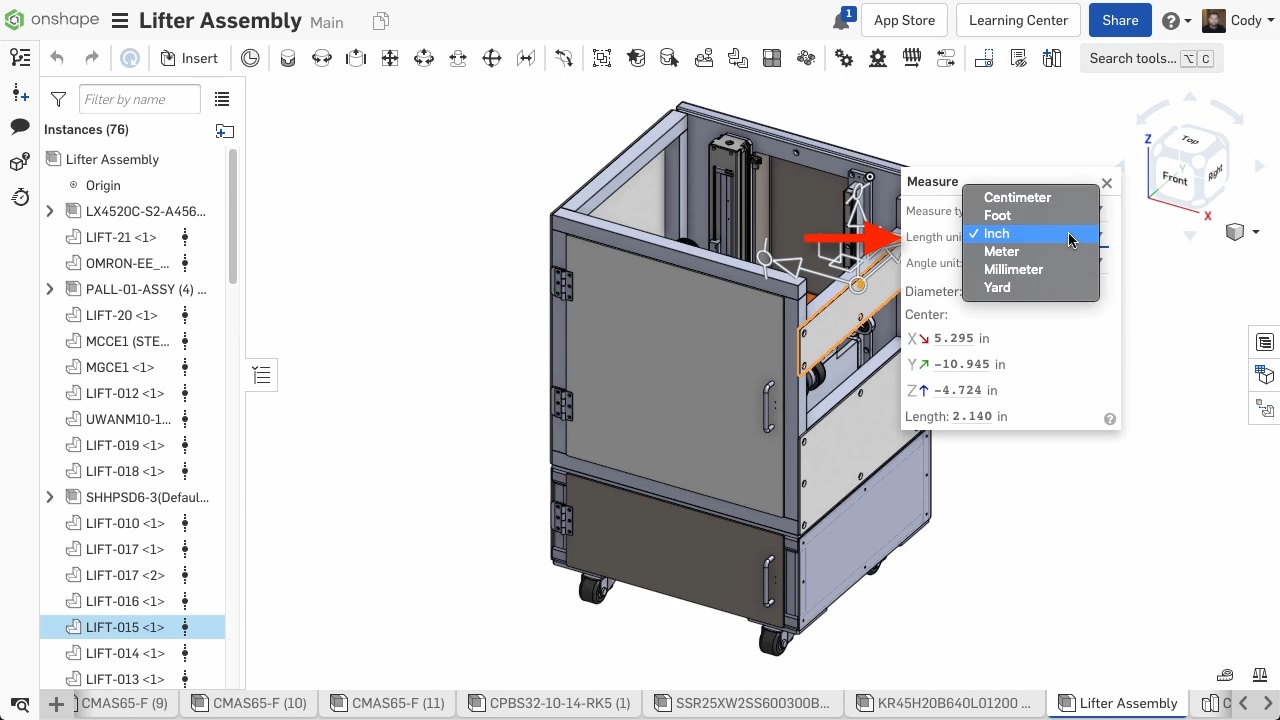

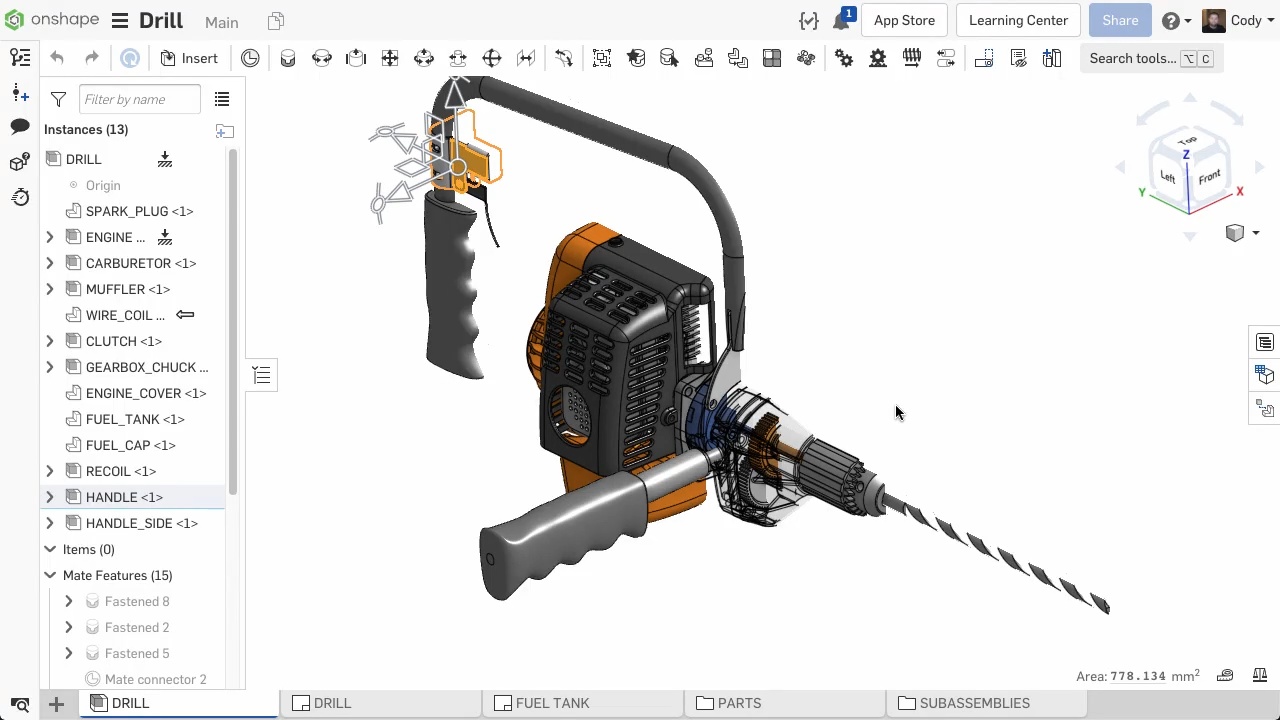

Mérés mértékegységének megváltoztatása
Ezentúl megváltoztathatók a mérések megjelenített mértékegységei Onshape-ben.

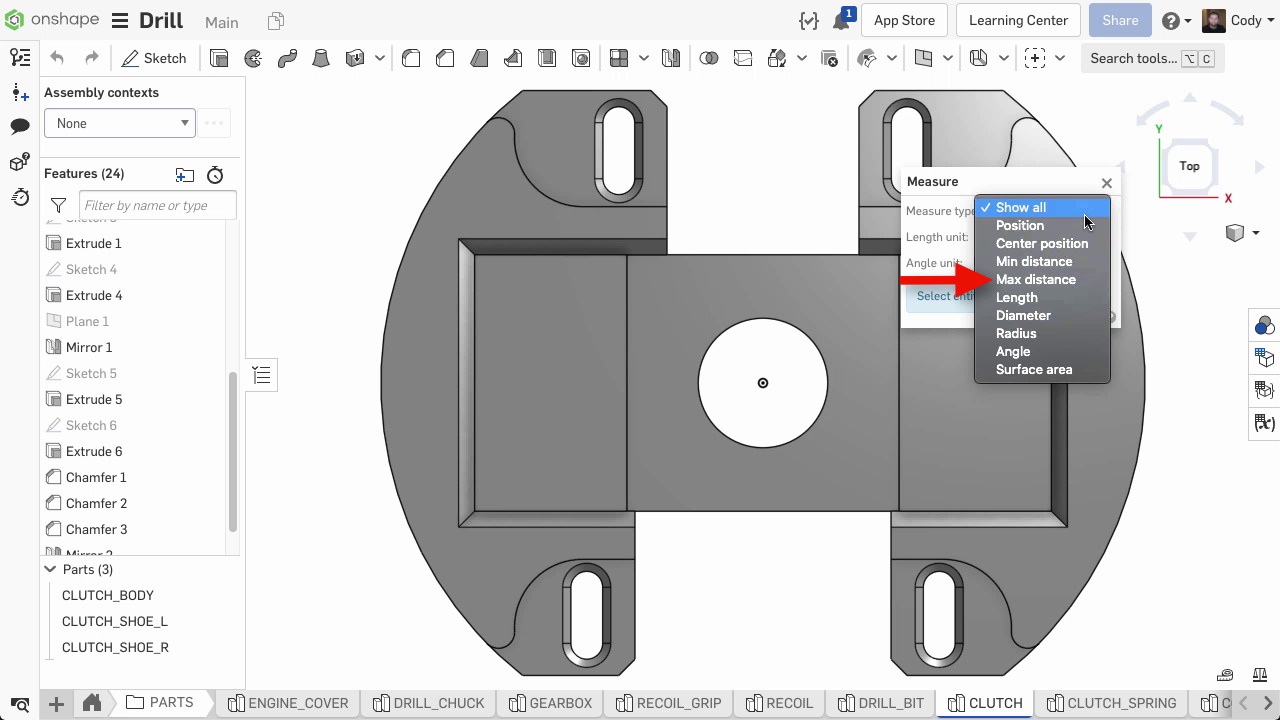

Maximum távolság méréstípus
Mostantól a legnagyobb távolság is mérhető az egyes építőelemek között. Korábban ez csak bizonyos geometriák esetében volt lehetséges.
Merőleges nézet megfordítása
Az „N” billentyű másodjára történő lenyomásával megfordítható a merőleges nézet.

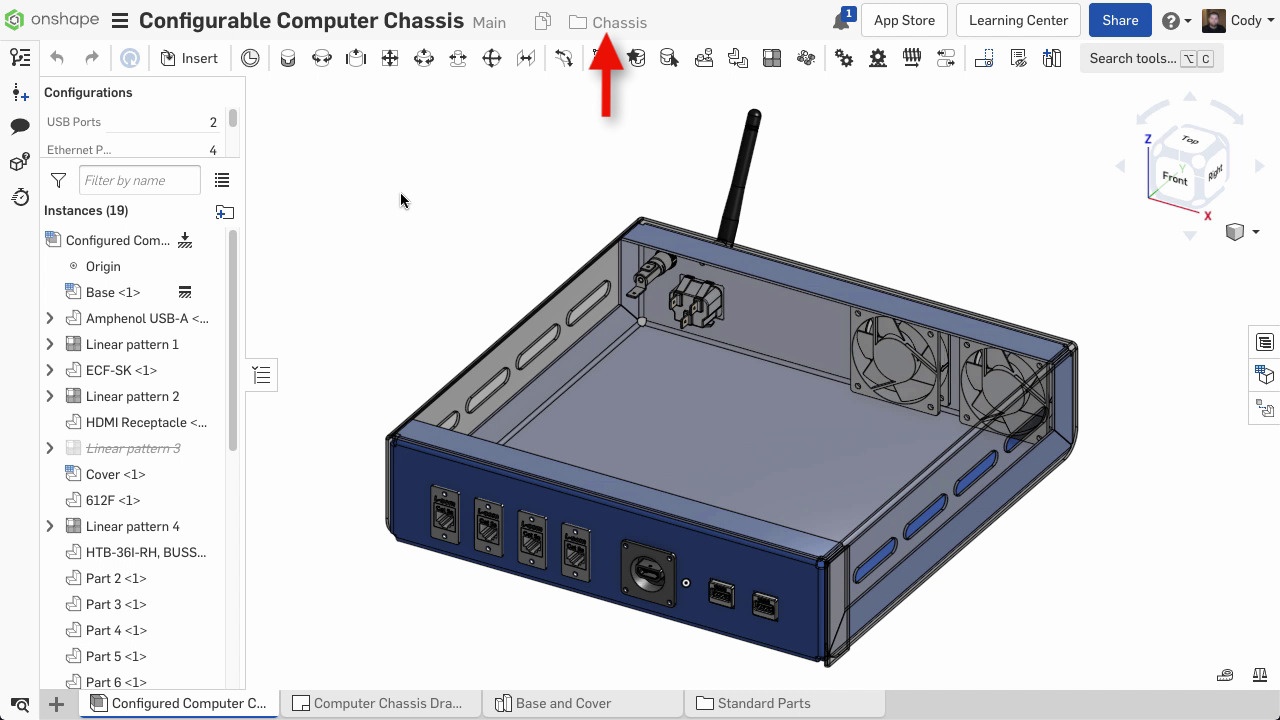

Mappa lokáció
A dokumentumot tartalmazó mappa mostantól meg fog jelenni a dokumentum eszköztárában. A linkre rákattintva az adott mappa egy új böngésző ablakban nyílik meg.
Vázlatkészítés fejlesztései

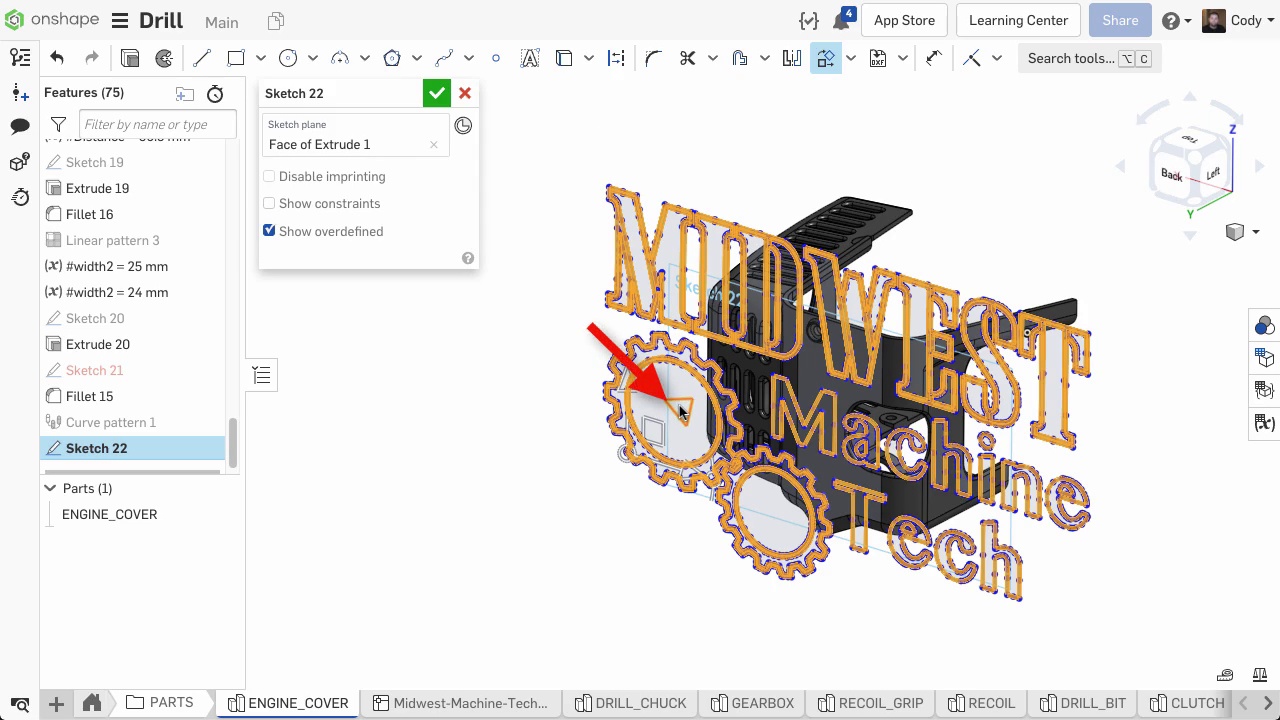

Vázlat méretarányosítása
Az új fejlesztéssel lehetséges a vázlatelemek méretarányosítása.

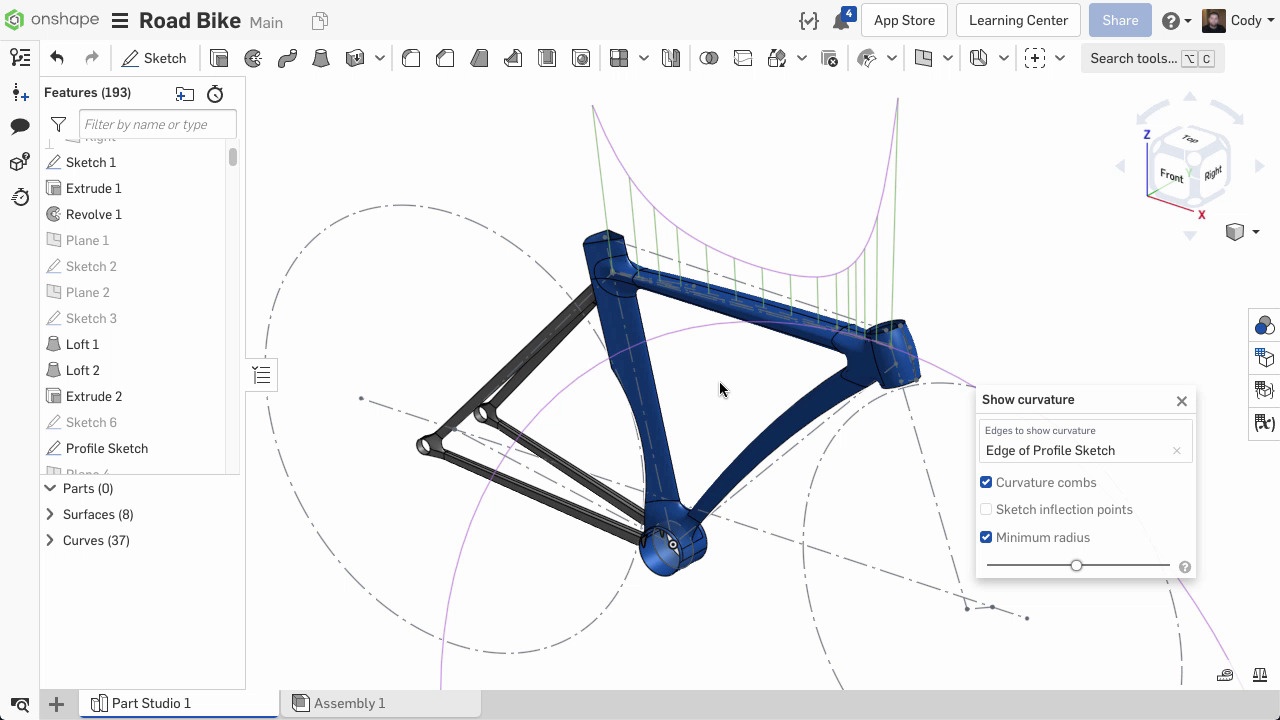

Vázlatélek megjelenítésének fejlesztései
Számos fejlesztést és új lehetőséget kapott a vázlatélek megjelenítése.

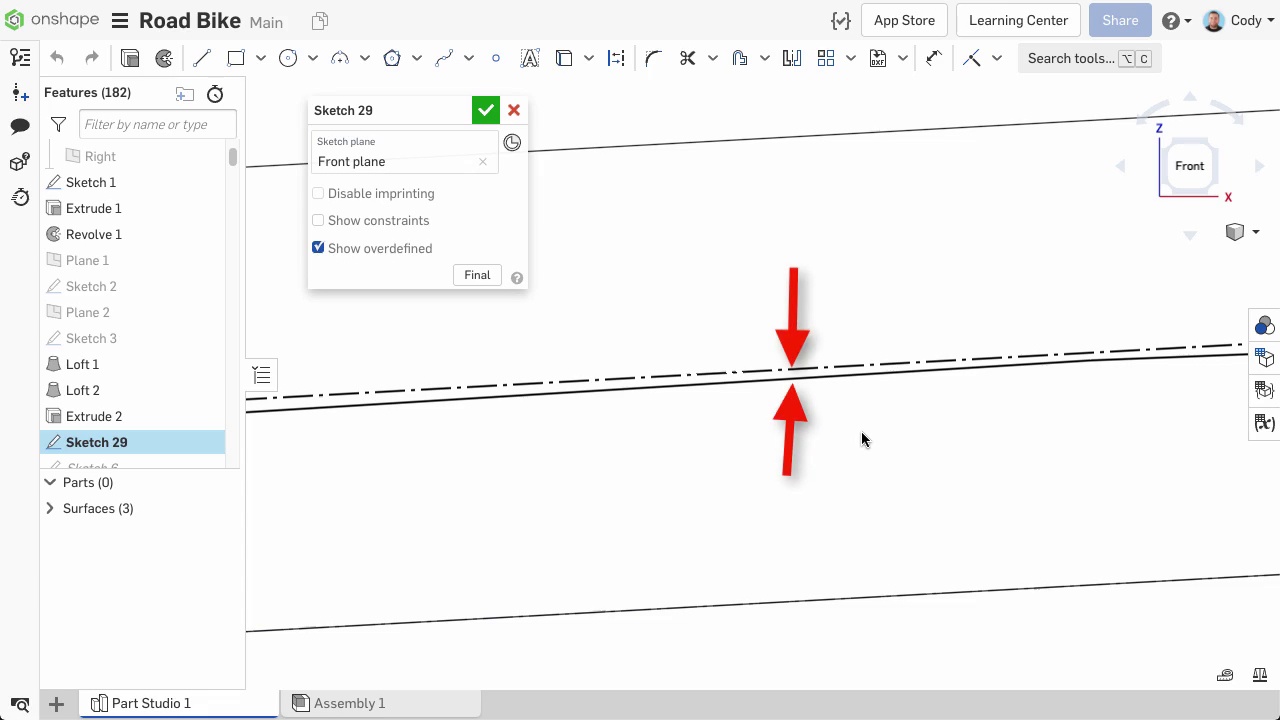

Vázlat megjelenítés minősége
A vázlatok megjelenítésének a minősége jelentős fejlesztésen esett át ezzel a frissítéssel.

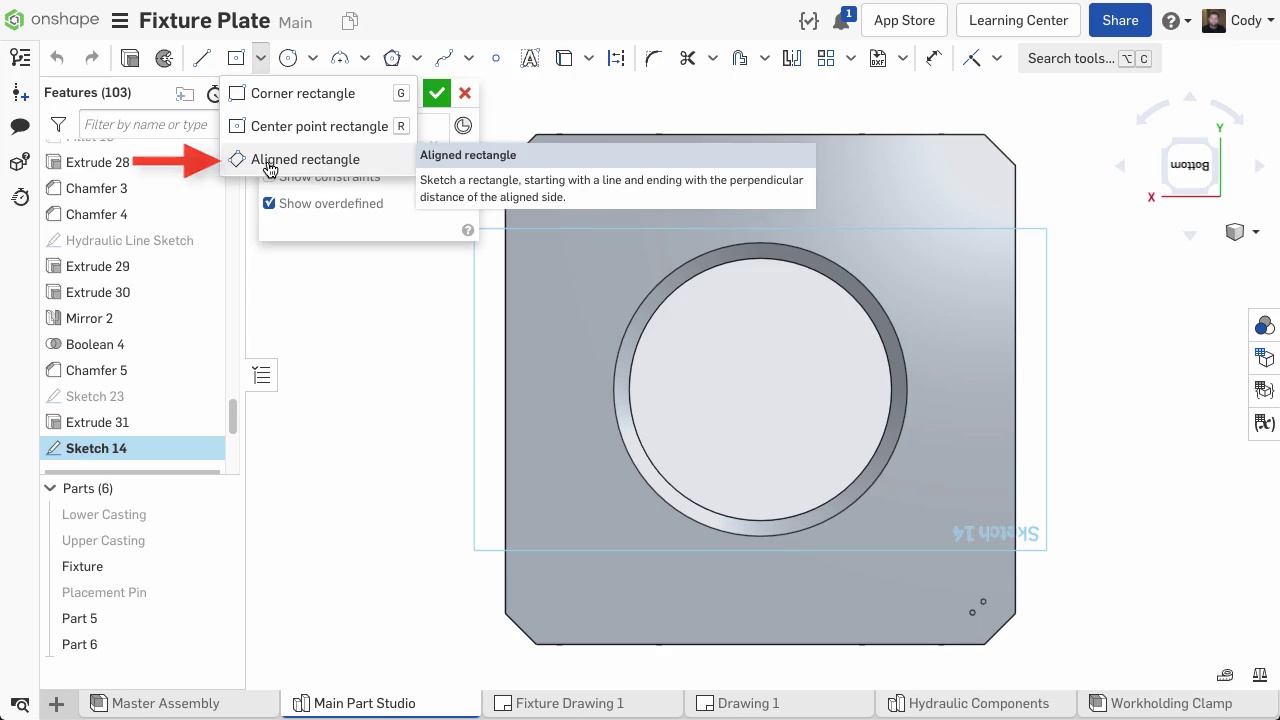

Igazított téglalap vázlatelem
Az új igazított téglalap vázlatelem mostantól megtalálható a vázlatkészítési eszköztárban. Ez az új építőelem hasznos lehet, amikor nem vízszintesen és függőlegesen kell egy téglalapot kényszerezni.
Funkció fejlesztések

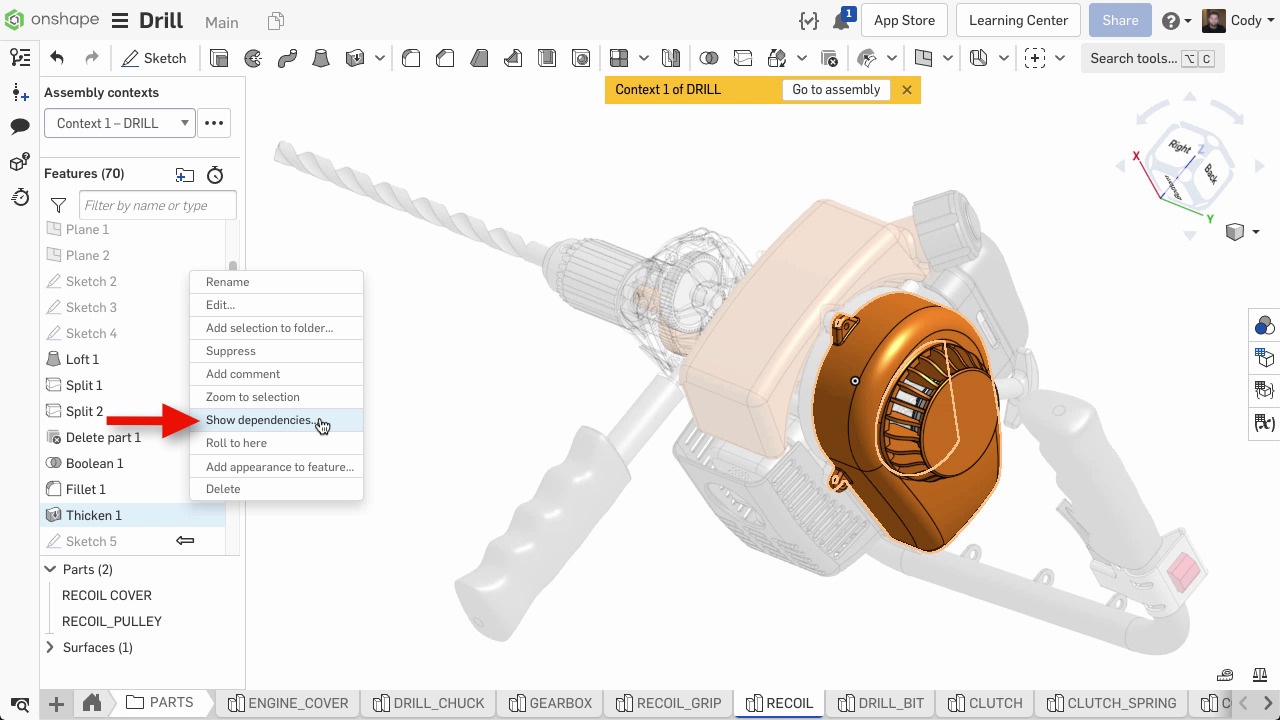

Függőségek megjelenítése
Az építőelemek többi építőelemtől való függősége mostantól megjeleníthető a modellfában. Egyszerűen kattintsunk jobb egérgombbal az adott építőelemre és válasszuk ki a „Show dependencies” lehetőséget.

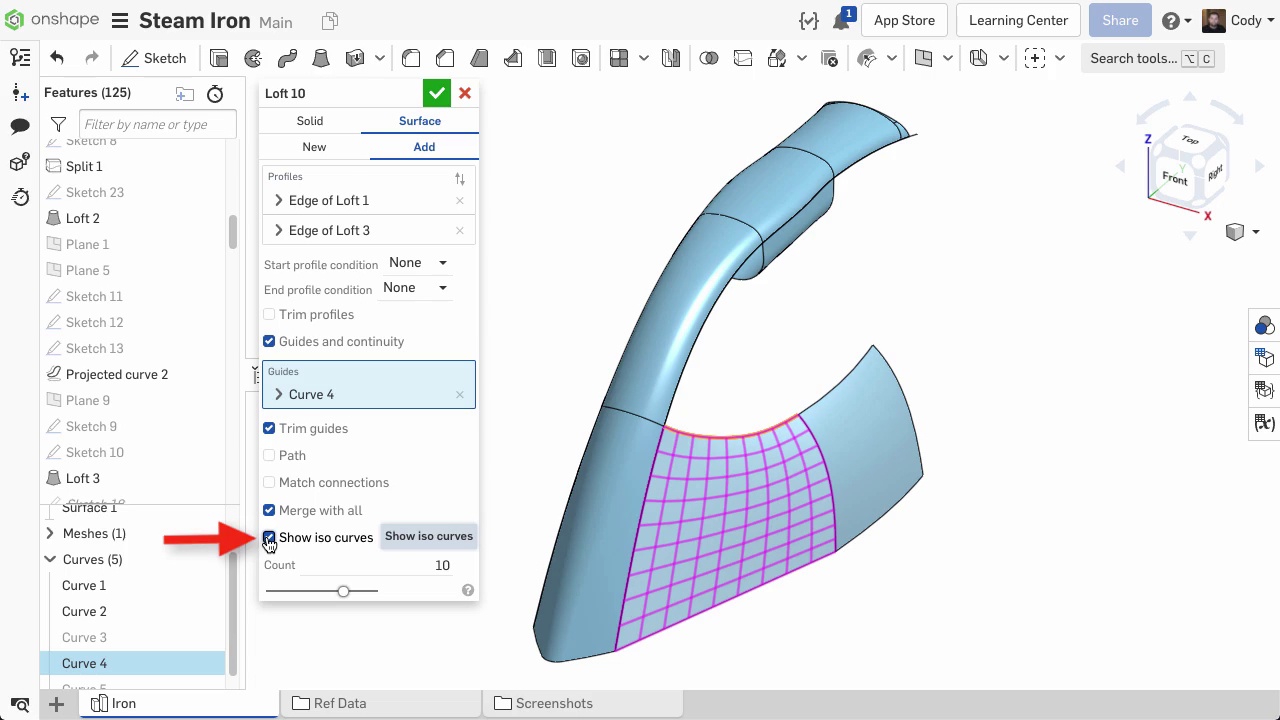

Görbék megjelenítése „Loft” építőelemnél
A görbék megjelenítése mostantól ki- és bekapcsolható „Loft” építőelemnél. A görbék megjelenítése hasznos lehet a felület minőségének megértésében.
Kiinduló felület megtartása „Thicken” építőelemnél
Alapértelmezetten egy „Thicken” építőelem létrehozásánál a kiinduló felület törlődik az építőelem létrejöttével. Az új fejlesztéssel a kiinduló felület megtartható, ha bejelöljük a „Keep tools” opciót a párbeszédablakban.

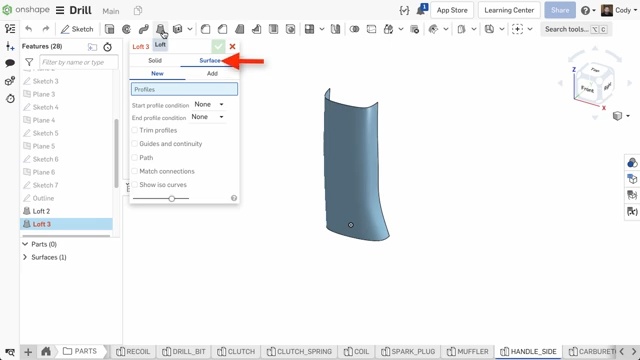

Test/felület választás megjegyzése
Azon építőelemek esetében, ahol elérhető a test és felület opció, elmentésre kerül a legutóbb kiválasztott lehetőség.

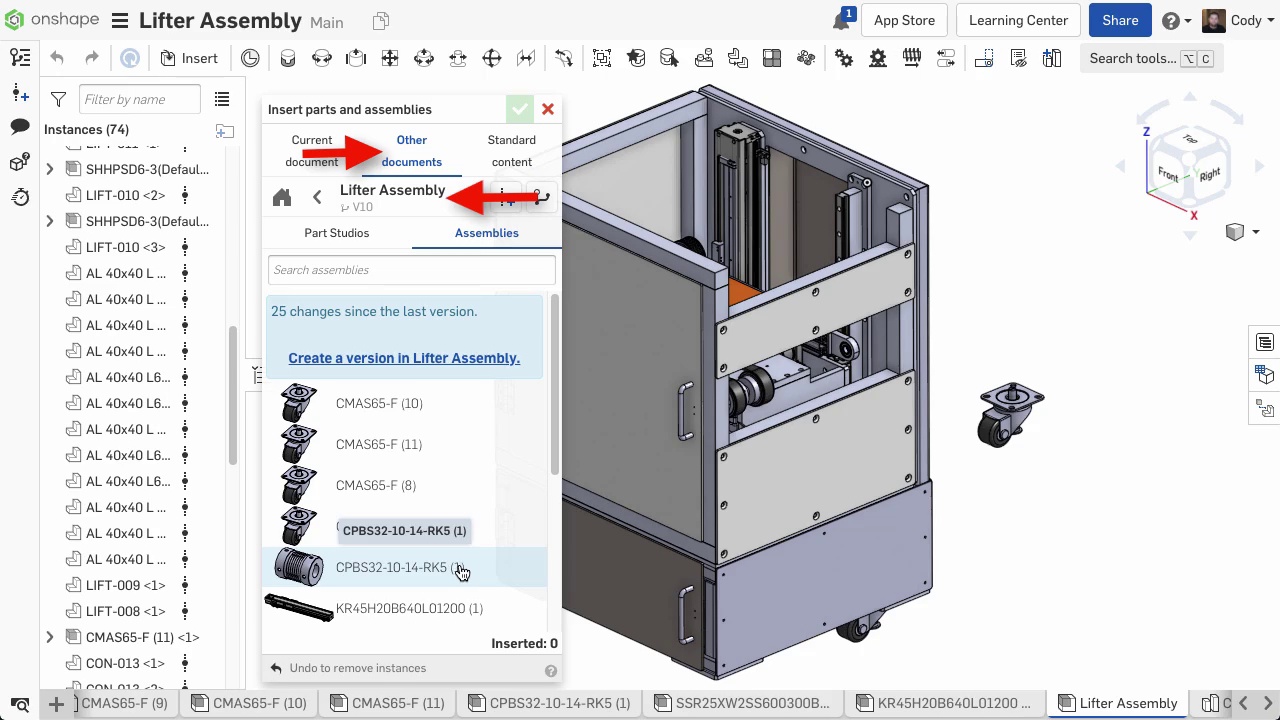

A legutóbbi lokáció megjegyzése a beépítés parancsnál
A beépítés parancsnál a legutóbb tallózott lokáció lesz az alapértelmezett könyvár.

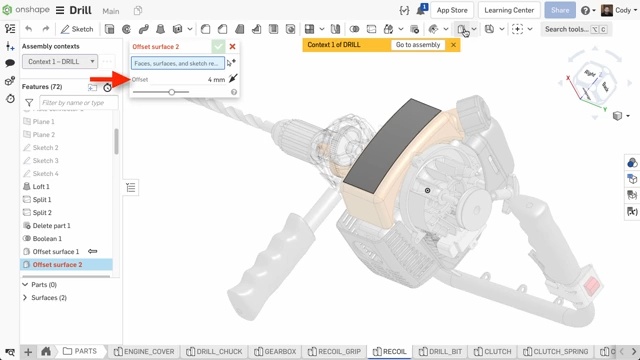

A legutóbbi értékek megjegyzése
Az olyan építőelemek esetében, mint például sík, lekerekítés, letörés, felület törlése, felület elmozdítása, stb. mentésre kerülnek a legutóbb megadott értékek és a következő azonos építőelem létrehozásakor az lesz az alapértelmezett érték.

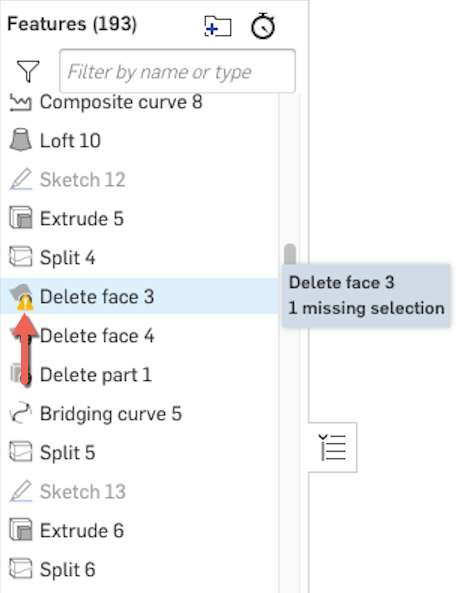

Hiányzó kijelölések
Mostantól egy speciális figyelmeztetés fog megjelenni hiányzó kijelölések esetén az építőelemeknél. Ha a modellfában az építőelem fölé mozgatjuk a kurzort, megjelenik a hiányzó kijelölések száma.
Műszaki rajz fejlesztései

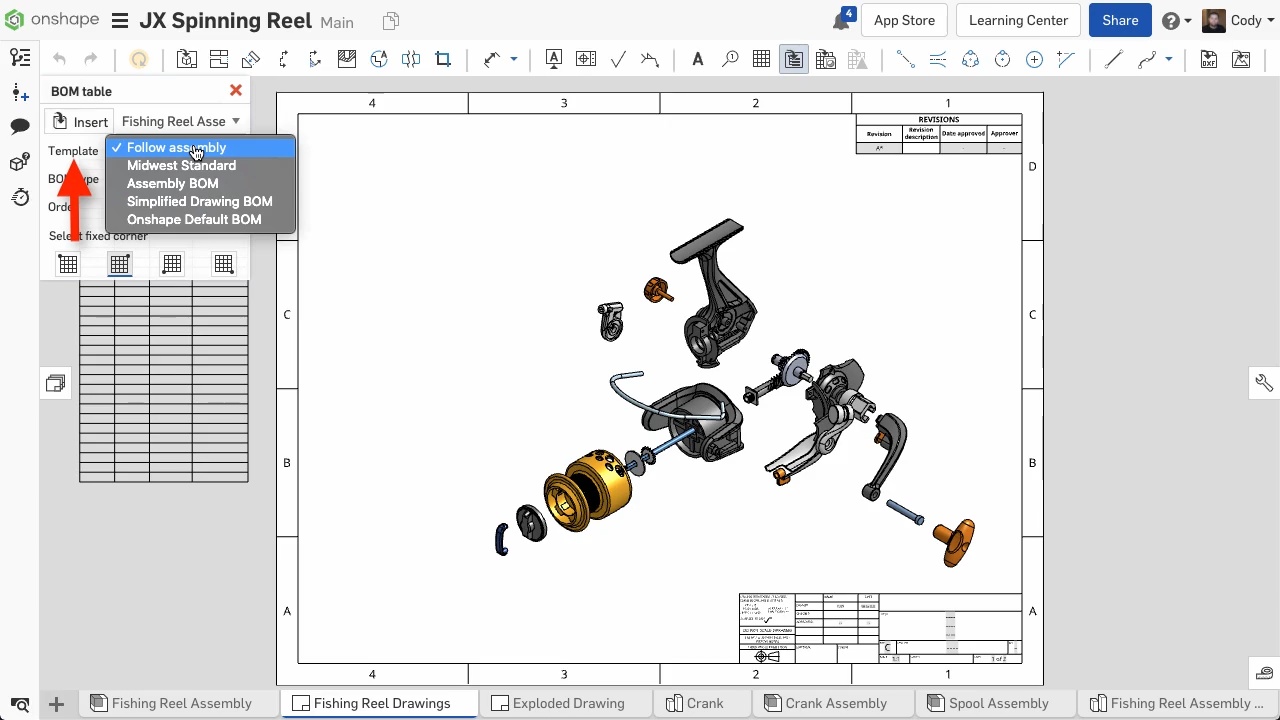

Tételjegyzék sablon megváltoztatása műszaki rajzokon
Megváltoztatható a tételjegyzék sablonja a műszaki rajzra történő beillesztés során.

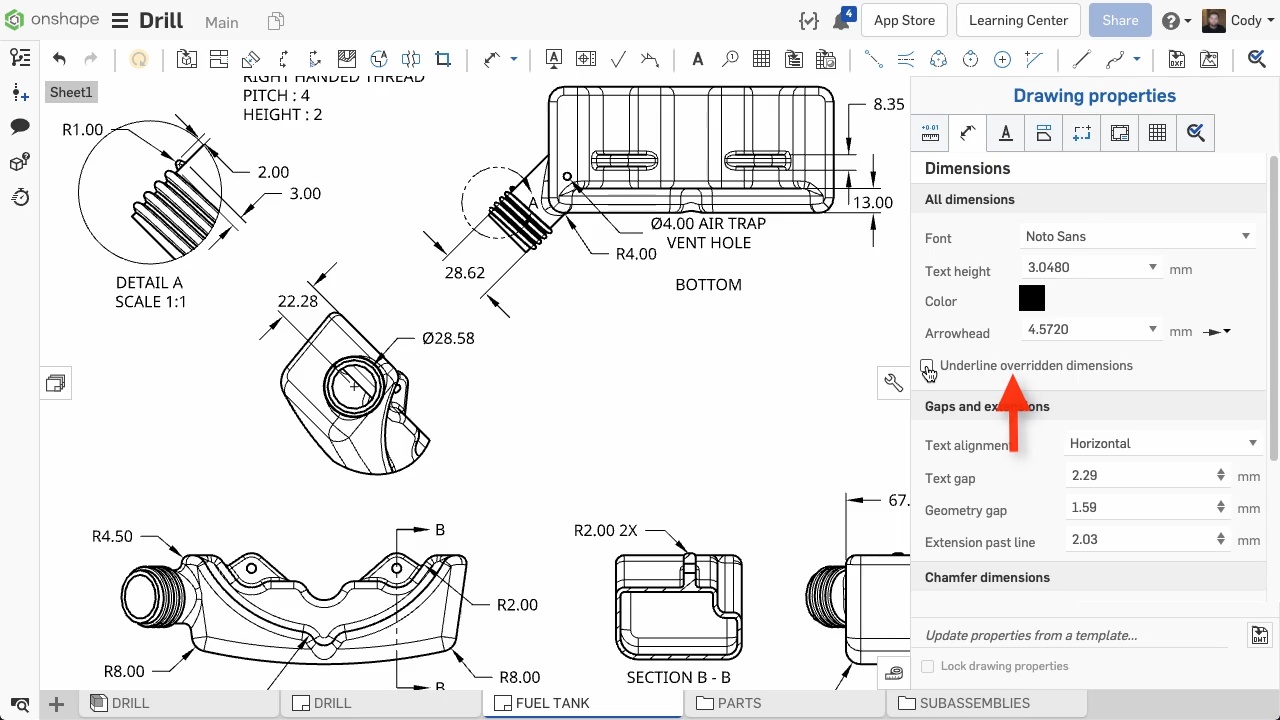

Felülírt méretek aláhúzása
Alapértelmezetten minden a rajzon felülírt méret aláhúzásra kerül. Az új fejlesztéssel a rajzi beállításoknál elérhető az „Underline overridden dimensions” lehetőség, aminek a kikapcsolásával az aláhúzások elrejthetők.

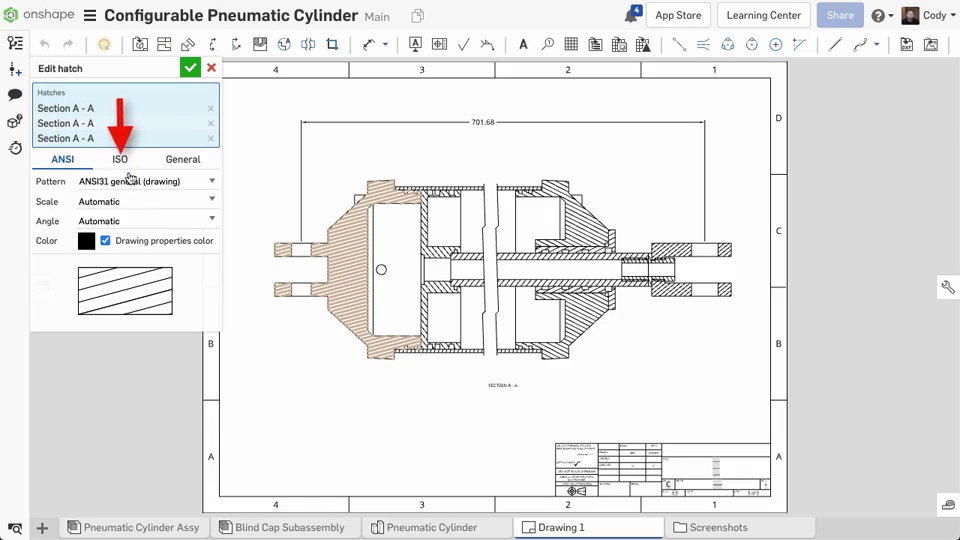

További sraffozási lehetőségek
További sraffozási lehetőségek kerültek hozzáadásra. A sraffozások a jobb egérgomb lenyomása után az „Edit hatch” lehetősséggel vagy a rajzi beállításokban módosíthatók.
Tudásbázis fejlesztései

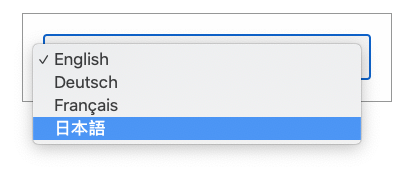

Lokalizáció fejlesztések
A teljes Technical Briefings szekció mostantól elérhető japán nyelven is.
Új videók
Számos új videó került hozzáadásra a már meglévő Onshape kurzusokhoz a Learning Centerben.
Az újítások részletes listáját megtalálja itt.
Az itt felsorolt frissítések minden felhasználó számára elérhetők új dokumentumok létrehozásakor, valamint pár napon belül a frissítés előtt létrehozott dokumentumokban is elérhetők lesznek.
