Az Onshape felhasználókkal való munka során gyakran találkozunk azzal, hogy egy harmadik féltől kapnak egy 2D DXF vagy DWG formátumú alkatrészt, de szükségük van annak 3D-s változatára. Nem kell aggódni, az importált 2D geometria könnyen behozható az Onshape Part Studios-ba és 3D alkatrésszé alakítható.

A DXF és DWG beszúrás eszköz használata

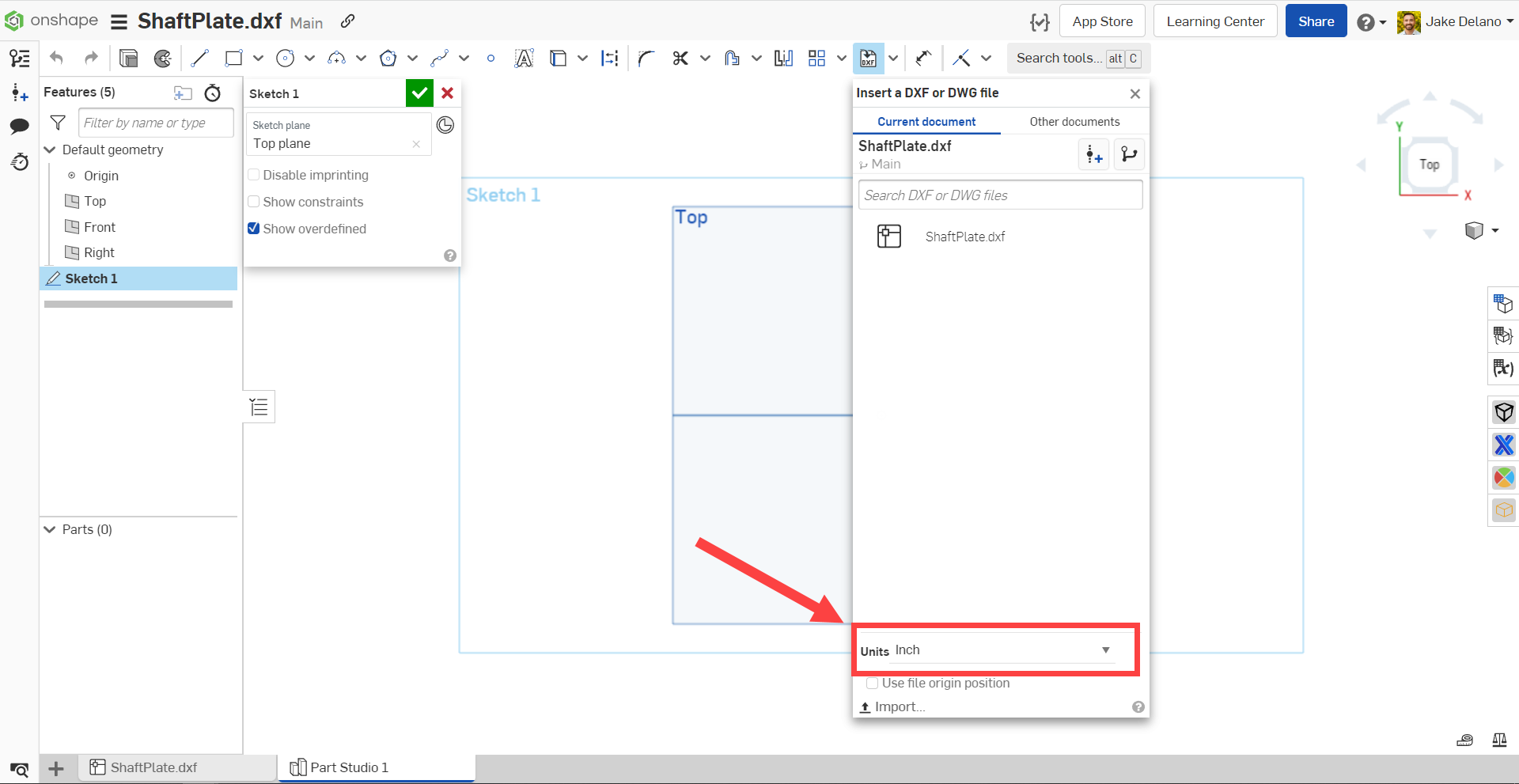

Az adatok importálása után használja a Sketch párbeszédpanelen belül a DXF vagy DWG beillesztése eszközt a 2D adatok beillesztéséhez. A 2D adatok importálásakor fontos megjegyezni, hogy ugyanazt az egységrendszert válassza ki, amellyel a DXF/DWG-t létrehozták, különben a méretezés nem lesz megfelelő.

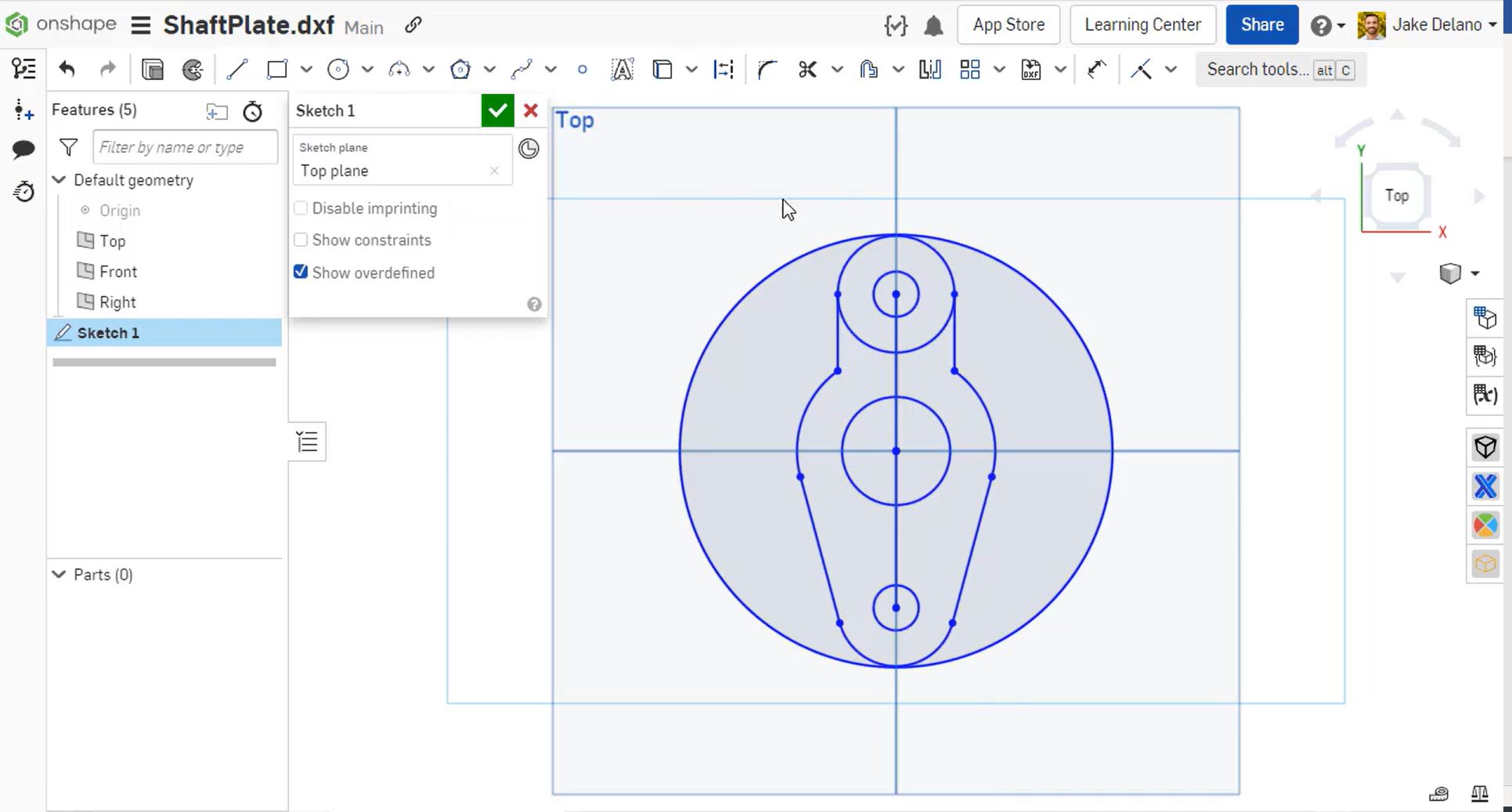

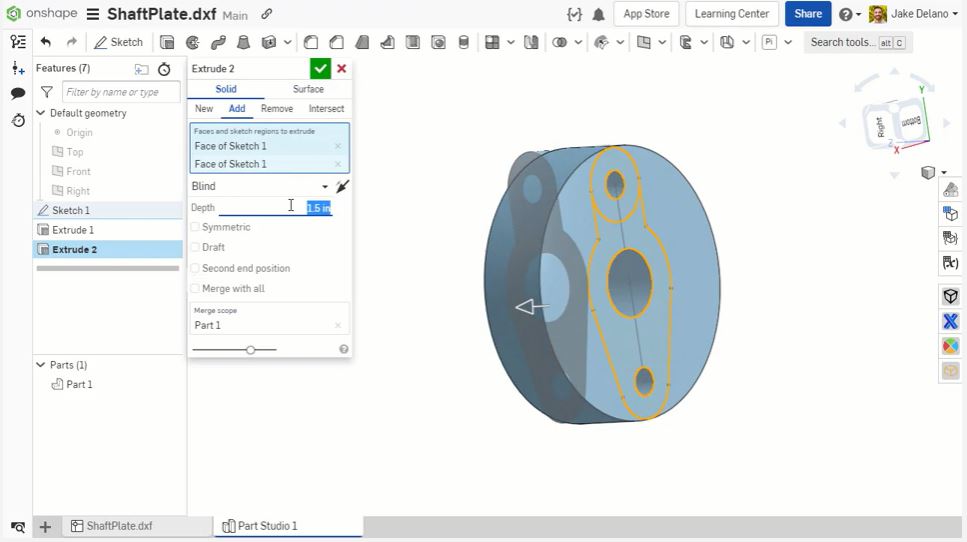

A vázlatgeometria beillesztése után a vázlaton belüli elemeken bármilyen változtatást elvégezhet. Miután a vázlat elkészült, a 3D-s eszközökkel, például a kihúzás építőelem segítségével könnyedén létrehozhatja a 3D modellt a 2D-s vázlatból.

Szeretne többet megtudni a DXF vagy DWG formátummal való munkáról? Tekintse meg a Help Center ezzel kapcsolatos tartalmát!
