ProfitMilling
ProfitMilling előnyei
A ProfitMilling egy univerzális nagysebességű nagyolóciklus 2–5 tengelyes maráshoz, amely nem igényel speciális vágószerszámokba, munkaeszközökbe, orsókba vagy gépekbe történő különösebb beruházásokat. Ezt a ciklust úgy tervezték, hogy csökkentse a CNC-gépek meghajtásait és az orsók terhelését. A ProfitMilling rendkívül jól működik a legtöbb anyagon, hozzáadott értéket képvisel az Inconelben, a titánban és más anyagokban.
Az optimalizált szerszámpályák teljes mélységben történő vágása és a csökkentett sugárirányú fogásvétel kombinációja jobb vágási teljesítményt és rövidebb ciklusidőket eredményez. Ezek a technikák továbbá több hőt adnak át a forgácsnak a szerszám és a munkadarab helyett, csökkentve ezzel a hőmérsékletet a vágási zónában és meghosszabbítva a szerszám élettartamát.
Előnyök:
- Nagysebességű megmunkálás 2,5-, 3-, 4- és 5-tengelyes nagyoláshoz
- A termelékenység javítása még könnyű és közepes igénybevételű szerszámgépekkel is
- Rendkívül jól működik a legtöbb anyaggal
- Csökkentett hőmérséklet a hosszabb élettartamért és a felületi minőség javításáért
- 75% -os ciklusidő-csökkentés
- 500% -kal növeli a szerszám élettartamát
Hogyan működik a ProfitMilling
A ProfitMilling ciklus a ciklusidőben és a szerszám élettartamában tapasztalható drámai javulásai a szabadalmaztatott ciklusoptimalizálási módszernek köszönhetők, amely állandó forgácsterhelést és csökkentett vágási erőket eredményez. Az optimalizált, nagy sebességű szerszámpálya-minták csökkentik a gyorsjárati mozgásokat és a hirtelen irányváltás szükségességét, amely egyébként negatívan befolyásolná a forgácsterhelést és növelné a vágási erőket. A forgácsvékonyítási technika teljes tengelymélységben és csökkentett sugárszélességben vág, így lényegesen nagyobb előtolási sebességet tesz lehetővé.
A programozott forgácsterhelés fenntartása érdekében a vágás során a ProfitMilling ciklus dinamikusan igazítja a tényleges előtolási sebességet, figyelembe véve a geometriát és a szerszámpálya eltéréseit. Az eltolt, a spirál és a trochoidális mozgásoknak köszönhetően kevésbé van szükség a gép gyorsjárati gyorsulására vagy lassítására, ami növeli az összsebességet. Ezért a CNC számára a programozott előtolás könnyebben elérhető és az anyag teljes vágási sebessége maximális.
- Optimalizált, nagy sebességű szerszámpályaminták
- Forgácsritkítás könnyű, radiális kapcsolattal és teljes vágásmélységgel
- Geometriai és szerszámpálya-variációk kompenzálása dinamikus előtolással
- Forgács kiürítése spirálozással az üregek megnyitásához
- A trochoidális mozgások hornyokat nyitnak
- Alkatrész határgörbe eltolások a „nyitott” megmunkáláshoz
- Alulról felfelé tartó stratégia a zsebmaráshoz és a Z-szintű nagyoláshoz

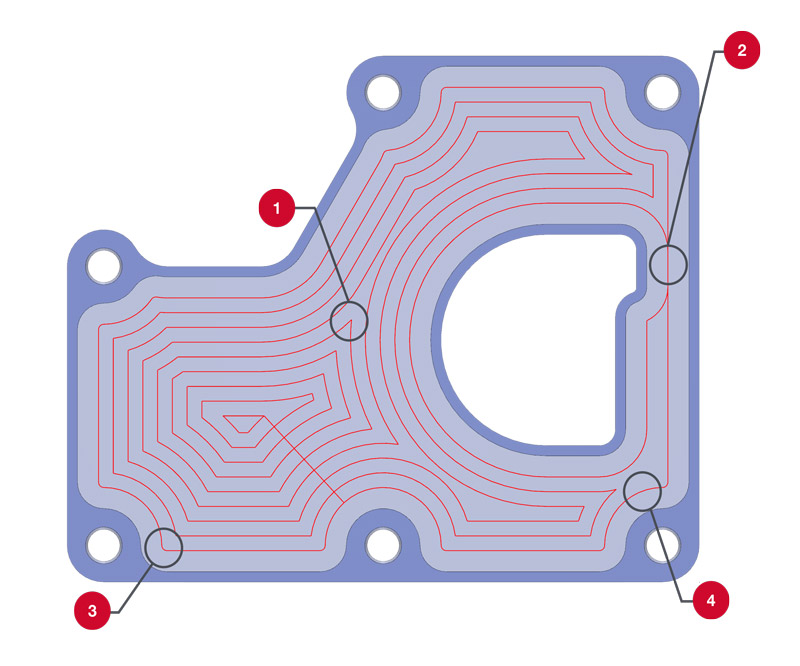

Hagyományos nagyolás
A ciklusidők hosszabbak, mivel a gépeknek konzervatív vágási sebességgel kell működniük, hogy figyelembe vegyék a forgács terhelését és a gyorsulás következetlenségeit.
- Az éles sarkok nagy vágási erőket és gyorsulást, valamint “rángásokat” eredményeznek
- A teljes szélességű horony túlterheli a marót
- A nagy szerszámbekapcsolási szögek növelik a forgács terhelését
- Az állandó középvonal előtolási sebesség változó forgácsterhelést eredményez
- A vágás több inkrementális mélységben megnöveli a ciklusidőket

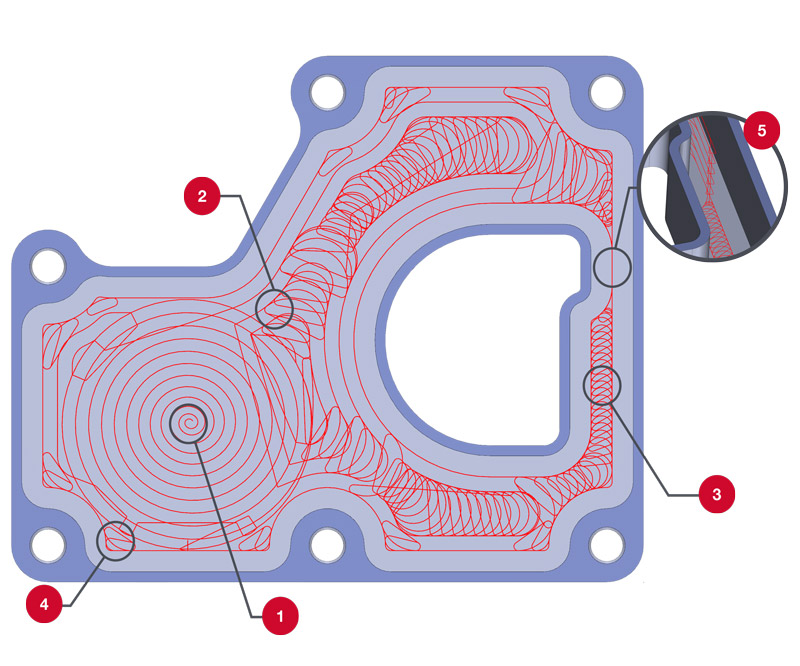

Nagyolás a ProfitMilling segítségével
A nagy sebességű ciklus mélyebb vágásokat tesz lehetővé, miközben növeli a vágási sebességet, ami rövidebb ciklusidőket és hosszabb szerszámélettartamot eredményez.
- A kezdeti spirál fogásvétel gyorsabban hoz létre egy nagyobb nyílást a jobb forgácskivezetés érdekében
- Sima szerszámpályaminták kevert átmenetekkel
- Trochoidális horony stratégia állandó forgácsterheléshez
- Sarkok kerekítése az éles irányváltás kiküszöbölése és a szerszám állandó bekapcsolási szögének biztosítása érdekében
- Opcionális horony stratégia csökkentett inkrementális mélységi passzokkal
- A teljes mélységű vágások csökkentik a többszörös növekményes mélységmenetet
- Dinamikusan optimalizált előtolás a vágás során
A ProfitMilling használata
- Kettős vagy háromszoros szerszámgyártáshoz ajánlott előtolás, sebesség és felületi sebesség MMPT-ben vagy IPT-ben.
- Keményfémeknél használjon 27% és 37% közötti radiális fogást.
- Puhább anyagoknál használja a fogásvételt alig 90% alatt.
- A ProfitMilling szerszámpálya a keletkezett hő nagy részét a forgácsba helyezi el, távol az alkatrésztől és a szerszámtól.
- Használjon nagy élszámú szerszámokat – a hűtőfolyadékot nem szabad használni, mivel ez növelheti a vágóél hőhatását.
- Ellenőrizze a gép vezérlőbeállításait, hogy megbizonyosodjon a programozott előtolási sebesség eléréséről.
